ATS mini 라디오 + Youloop 안테나 조합으로 SSB를 수신하기

ATS Mini 라디오 기능 중 하나는 SSB 입니다.

SSB = Single Side Band  (섹시 소말리아 붐버맨 아님)





EDC 라디오로도 제격 소형 단파 라디오 ATS Mini V4







FM은 우리가 흔히 듣는 라디오.

단파는 멀리에서도 들려오는 타국의 소리요.

SSB에서는 무좀 양말 신을거같은 연배의 아저씨들의 상냥한 생존신호입니다.



고속도로 휴게소에서 판매할것같은 12,000원 검정 레쟈 허리띠로 복부를 단디조여

힘을주듯 뱉어내는 세월이 느껴지는 일상대화는 지친 남자들의 마음을 달래주기에 충분합니다.





전리층 아래서 남자들의 속삭임











ATS mini 후기들을 보면 기본 안테나는 좋지 않다는 평이 가득이지만

실외서 탁트인곳에서는 듣기에 충분했습니다.



산에 가져갔을때도 잘 작동했고, 단파나 SSB도 수신도 양호했습니다.

들고다니며 가지고놀기에 합격.



남자가 반드시 세워야하는것중 하나는 안테나다.











문제는 실내였습니다.



AN-80 안테나도 효과없다는 평이 종종 보이지만 실내에서는 없는것보다 훨씬 좋았습니다.

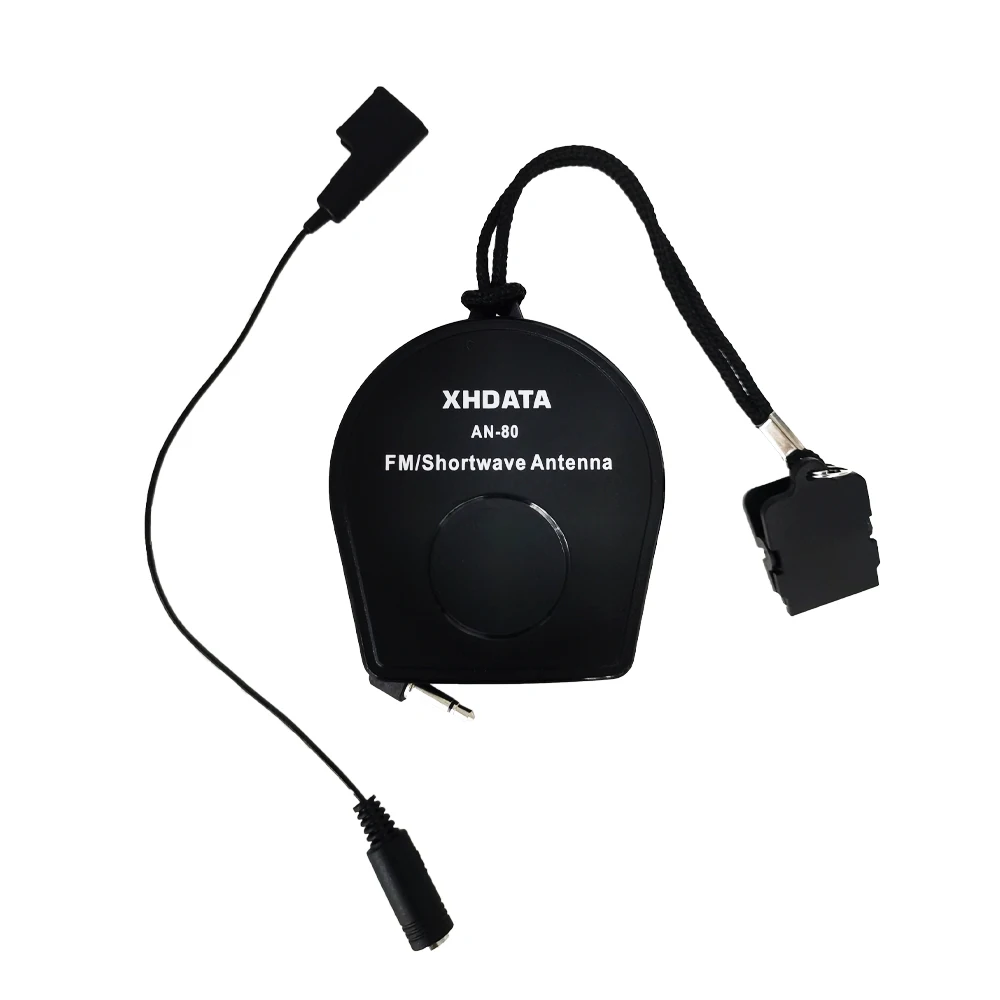

AN-80





ATS mini에 물려보면 단파나 FM이나 체감상 30%정도 향상되는거같은데

아쉬운점은 SSB에서는 향상됨이 크게 없었음.











그래서 YouLoop 형태의 안테나를 알리로 구매했습니다.

루프 안테나를 창문에 부착해서 사용했으나

어쩔땐 노이즈가 심하고, 어쩔땐 단파도 기본안테나 수준으로만 잡히는 경우가 있었습니다.



그런데 그 문제를 최근에서야 발견했습니다.



남자들의 오브제







그 이유는..



1. 안테나 근처에 태양광 인버터가 방해함 (태양광 인버터가 신음발사한다고 합니다.)

2. 컴퓨터 책상의 프레임 (철제) 부분에 루프안테나 전선이 닿는다면 단파 수신률 -80%정도로 방해함

3. 근처에 공유기가 있어도 주파수를 방해한다고 함

4. LED 전구를 사용해도 방해할 수 있다고 함





주파수 납치





















그래서 유루프 안테나를 실내에서 멀리 떼어놓기로 결정합니다.



남자가 필요할때 꺼내야 하는건 그것뿐만이 아닙니다.

안테나도 실외로 꺼내보도록 합시다.





야외서 풍수지리학자 마냥 이리저리 들고 뛰어다니면서 동서남북 기준으로 가장 신호가 좋았던 방향으로 결정했습니다.

인생 결정을 이정도로 심도있게 했다면 대통령상 받았을겁니다.





루프안테나는 높낮이보다도 방향성이 중요하다고 합니다.

잘모르겠으면 그냥 본인 물건이 휘어진 방향대로(라디오 기본안테나를 의미.) 두시길 바랍니다.



밖에 설치된 안테나





기둥은 다이소에서 판매하는 전선 정리용 몰딩에 부착했습니다.

플라스틱이라서 주파수 방해공작이 없을거라 판단했기 때문입니다.

(심지어 알루미늄 재질에 루프안테나가 닿아도 신호가 방해된다고 함)





전선몰딩이 슬라이드 형태라서 높낮이 조절도되고, 원하면 구멍뚫어서 아웃풋 SMA 전선을 내부로 숨겨도 될것같습니다.



전선정리 몰딩





















이런 라디오 안테나를 실외로 빼면,

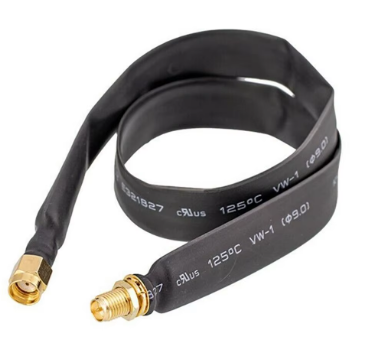

아래처럼 창문틈을 통과하는 전선 제품을 판매하지만

주문하고 기다리는데 오래걸려서 기존 동축 케이블을 단선하고 창문 케이블 틈으로 들여와서 다시 연결하기로 결정.

창문틈 sma













동축 케이블 피복을 거칠고 과감없이 벗겨버리면

가운데 또 선이 있고, 주변엔 기둥에 난 털마냥 나풀거림.



거친 털







가운데끼리 이어주고 밖에꺼는 밖에것끼리 이어줌.

(내부선이랑 둘이 닿으면 신호 쇼트난다고 함)



그리고 검정테이프로 아주 타이트하게 조여줌.













단파라디오 XHDATA D109로 테스트해보니

유루프 안테나 미연결시 40~60개 잡히던 단파가 -> 161개가 기록 되었습니다.

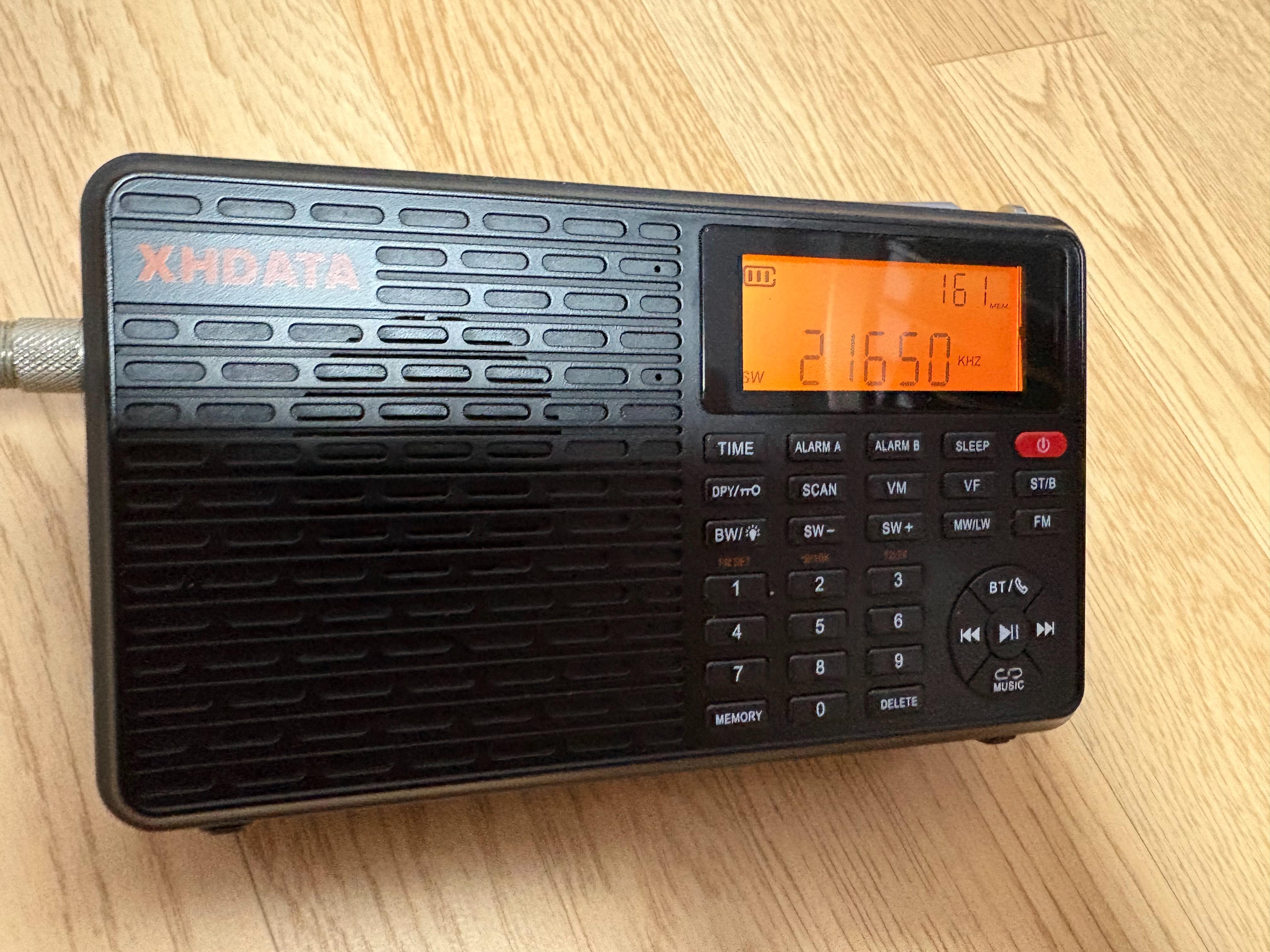

(아래 사진상 우측상단 161 memory scan)



	루프 안테나 없을때	루프 안테나 있을때
단파 스캔 갯수	40 ~ 60 개	161 개









17620khz  보이스 오브 튀르키에 방송에서 노랫말이 들려오길래

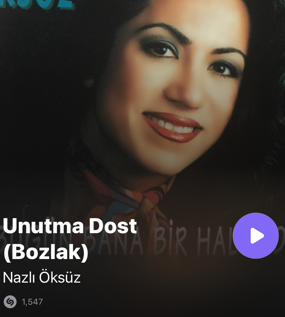

Shazam 앱으로 노래 긁어보니 '우누트마 도스트' 라는 노래가 검색되었습니다.



튀르키에 인기가요





'잊지마 친구'라는 튀르키에 노래라고 합니다.



잊지마 친구

그다음엔 9700khz 에서 뉴질랜드 뉴스 방송이 잡혔습니다.



내용을보니 미국 이란 전쟁에 대한 내용이었습니다.













FM라디오 에서는 실내에서 잘 잡아봐야 20개 였던거 같은데

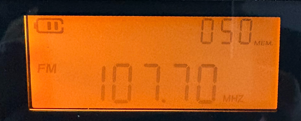

루프 안테나 D109에 합체후 스캔 돌려보니 50개가 잡힙니다.

	루프 안테나 없을때	루프 안테나 있을때
FM 스캔 갯수	20 개	50 개





50개









FM과 SW에서는 엄청난 개선효과가 있다는걸 직접 실험을 통해 확인했습니다.



그 효과는 SSB에서도 동일했습니다.





낮보다 밤에 더 잘 들린다.









기존에 실내에서는 안테나를 단단히 화난상태로 세워도, SSB 수신률 제로에 가까웠는데

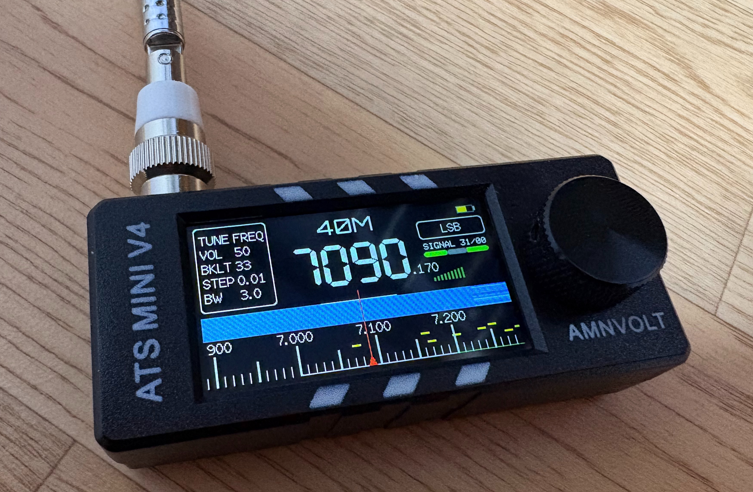

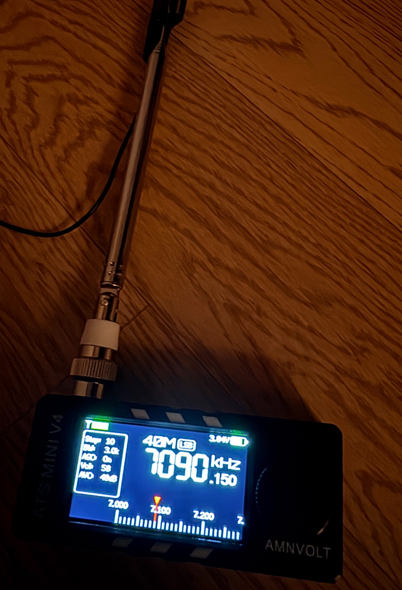

유루프 안테나를 ATS mini에 연결시키니 40M / LSB로 중년 아자시들의 은밀한 대화내용을 엿들을 수 있었습니다.







어느 시골에 사시는 아자씨가 농약을 주고 바람이 많이불었고 개구리 이야기랑 뱀이야기도 해줬습니다.



대부분의 이야기는 '너 안테나 잘 들리고 목소리 잘 들린다' 이런 내용이지만

일상적 이야기가 있는 경우엔 FM보다 훨씬 더 재미났습니다.





10년정도 지나면 이런 취미들도 전부 아저씨들만 하고 젊은이들은 안할것같다는 어느 아조시의 슬픈 내용도 있었습니다.





















참고로 ATS MINI 펌웨어는 기본 2.33 펌웨어를 사용중입니다.





워터폴 기능이랑 모스부호 디코딩에 써보려고 H.J. Berndt 펌웨어로 2일간 사용해 보았으나

http://www.hjberndt.de/dvb/pocketSI4735DualCoreDecoder.html

RTTY+CW Firmware ESP32-S3 SI4735 Pocket SSB Receiver



H.J. Berndt 펌웨어 단점

대부분의 추가 기능 : 애매하게 작동하는 느낌임

대부분의 디코딩 기능 : 부정확함

대부분의 조작 기능 : 개불편함



대부분의 기능들을 Backlight 설정 에서 화면밝기를 조절해서 쓰는데

예를들면 33밝기에서는 워터폴 기능이 돌아가고

48 발ㄱ기에서는 디코딩 기능이 돌아가고 이런형식.



이거 개불편함.



















근데 극찬하는 양놈 엉아들은 또 이 펌웨어가 기능이 많다고 좋아하기 때문에

펌웨어 플래싱은 한번 시도하시길 바랍니다.



ATS mini 사놓고도 다른 펌웨어 안써보는건 손해입니다.















ATS mini 펌웨어 방법안내



** 손을 깨끗이 닦고 사전 준비를 철저히 합니다.









http://www.hjberndt.de/dvb/pocketSI4735DualCoreDecoder.html



1. 좌상단 다운로드 펌웨어 클릭











2. 최신 펌웨어 다운로드











3. ESP툴 사이트 접속 후 C타입으로 ATS mini 전원 킨 상태로 연결하고 우측상단 커넥트









4. 그다음 다운로드 받은파일 선택해서 플래싱 후 전원 껏다가 키면 해당 펌웨어로 작동





















Berndt 펌웨어가 기능은 많지만

사용자 편의성이 디테일하게 고려되지 않은

아주아주 애매하게 아쉬운 부분들이 있어서

(애초에 왜 밝기로 기능 조절하는지 모르겠음)





원래 기본의 2.33 펌웨어로 돌아왔습니다.



불편했던 Berndt 펌웨어



















한국에서 어떤 취미든지간에 조금 빠져들다 보면 일본을 마주하게 될때가 있습니다.





라디오도 예외는 아니었습니다.

새벽중 SSB 돌려보니 한국보다 더 많은것이 일본인들의 대화였습니다.



특이했던 점은 한국에서는 대부분 '45세 이상의 중후한 젠틀한 신사들의 헤이즐넛향 담소' 느낌이라면

일본은 젊은 남자목소리도 많고 젊은 여자 목소리도 간혹 들려오는 매실장아찌 주먹밥같은 느낌이었습니다.









다만 저는 일본어는 항상 뜨거운 상태에서 동영상으로만 배워왔기 때문에

일본인들의 일상적인 대화는 전혀 이해할 수 없었던것이 문제입니다.

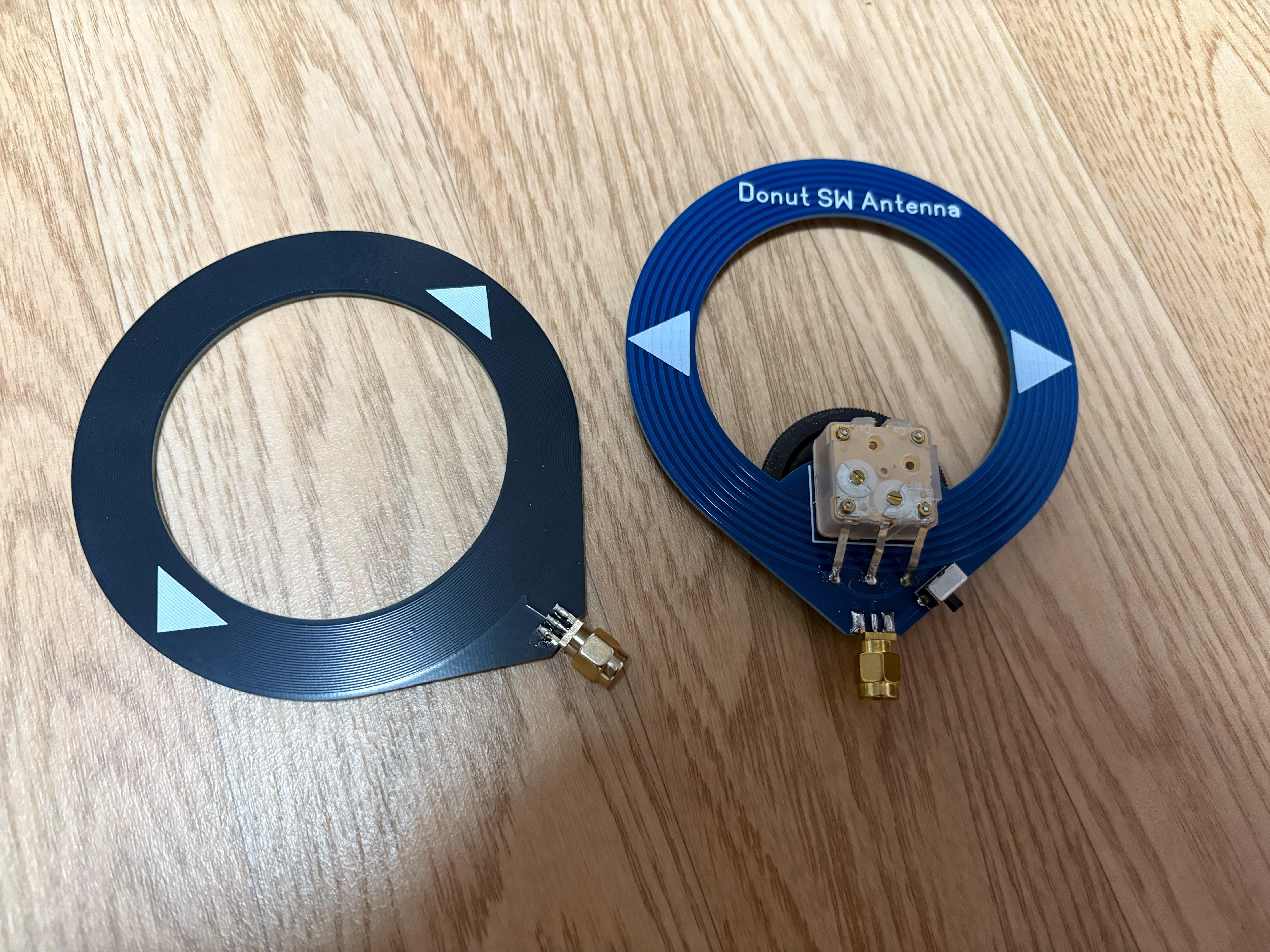

그리고 아래와 같은 미니 도넛 형태의 안테나들은

기본 텔레스코픽 안테나보다 성능이 좋지 않았습니다.



야외에서도 마찬가지였고, 실내에서도 구렸습니다.



























마무리

1. 상남자라면 안테나도 밖으로 꺼내봐야한다.

2. 전리층 아래에서 단단히 세워보자 (안테나 의미.)

3. 유루프 안테나는 효과적이다. (FM, SW, SSB에서 모두 2배 이상의 효과를 보여줌)

4. 한국에도 젊고 이쁜 누나들이 CQCQ 했으면 좋겠다.

5. SSB는 집에서 홀딱 벗고 들어도 합법. (야외는 경험상 불법.)
